引言

随着不同形式的数据(例如图像)可用性的增加，理解和提取图像中的信息变得至关重要，尤其是包含某种表格形式的文本数据的图像。我们可以在发票、税务和银行对账单、医疗记录、设备和设施相关日志中找到它们。

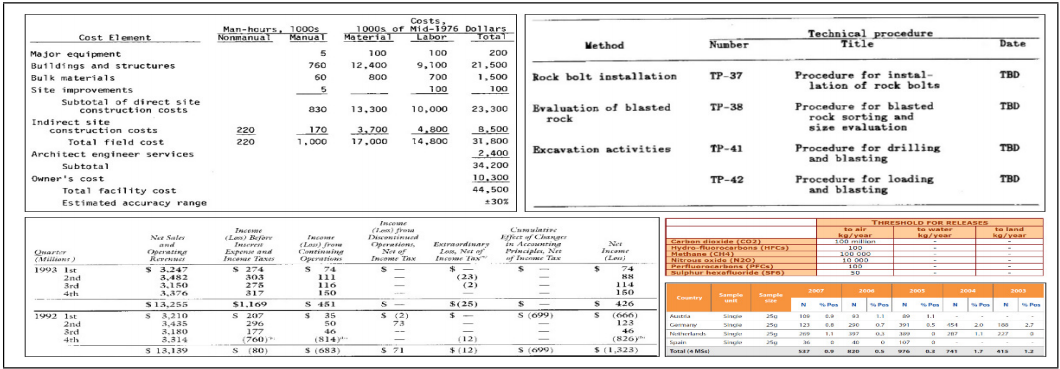

表格是文档图像中信息丰富的结构化对象。

图像源Image Source

理解包含表格的文档的结构并为其提取文本有许多应用，包括但不限于可视化、分析、信息检索、内容编辑和人机交互。

表格可以有许多变化，包括不同的前景和背景颜色、字体形状、字体大小、简单/复杂结构、多列或多行单元格、宽度、填充和设计、文本对齐、表格密度等方面的差异，这使得识别表格结构和生成结构化文本格式具有挑战性。

机器理解扫描文档和手写表的结构，从中提取结构化文本(特别是CSV、XML、LXL或其他一些数据结构格式)是数百万文档分析行业的核心和战场。

TabStruct-Net

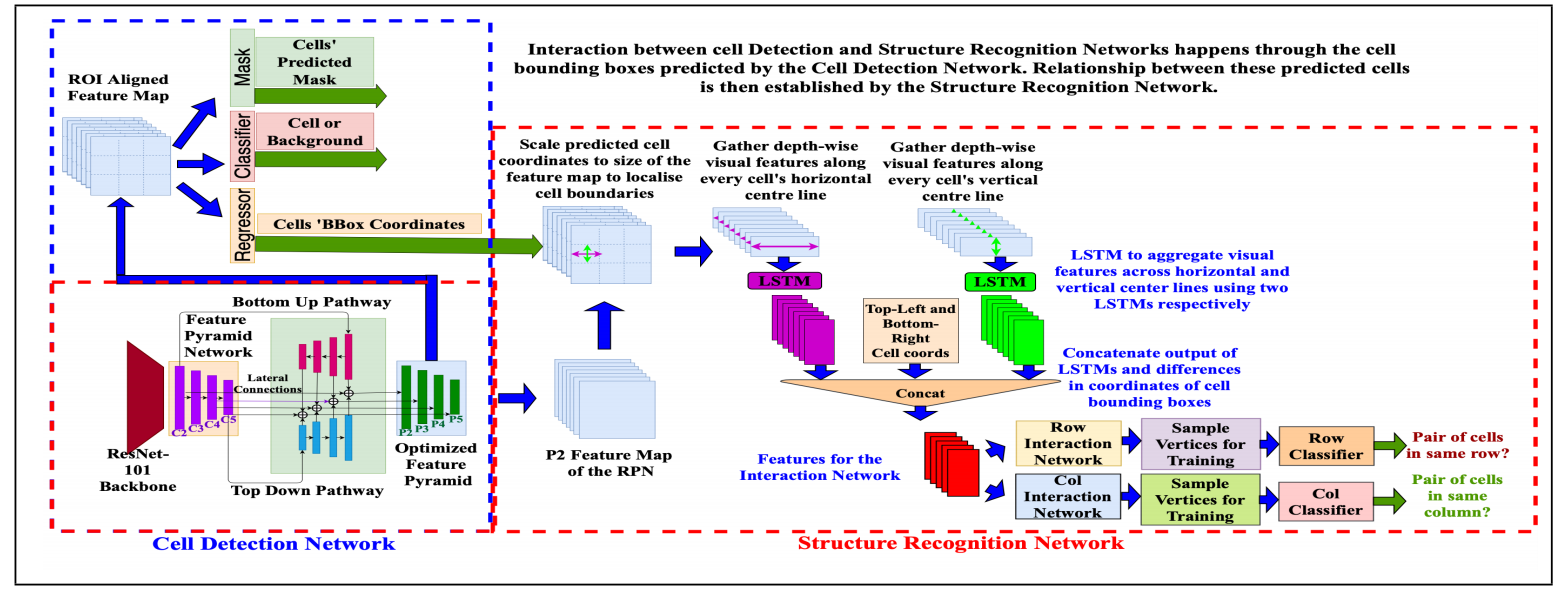

TabStruct-Net是一种端到端可训练的深度学习结构，用于单元检测和表格结构识别。TabStructNet使用表格图像作为输入(*而不是包含表格的文档图像)，并尝试预测表格结构，它使用两个阶段的过程，(A)自上而下阶段(分解阶段)：这是基于掩码RCNN(修改的FPN)的单元检测(基本表格对象)网络(B)自下而上阶段(合成阶段)，其从单元检测网络获取信息(自上而下阶段)，以及它们使用邻接矩阵的行-列关联，并重建整个表格(自下而上阶段TabStruct-net

由于以下原因，检测表格单元格是一个具有挑战性的问题：

• 同一表格中不同大小的单元格
• 因文字量而导致的单元格对齐方式
• 多行单元格
• 单元格内容缺乏语境
• 空单元格

主要贡献：

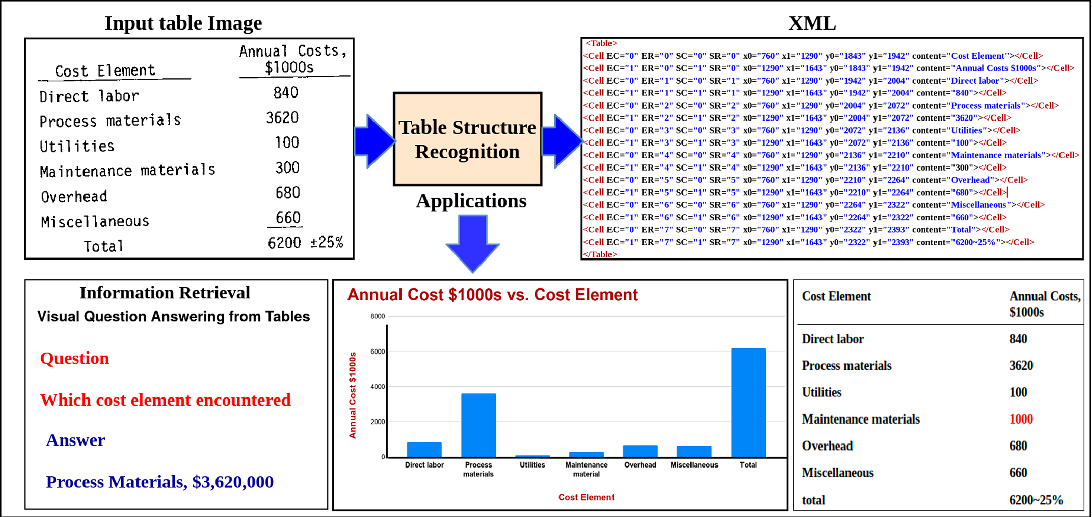

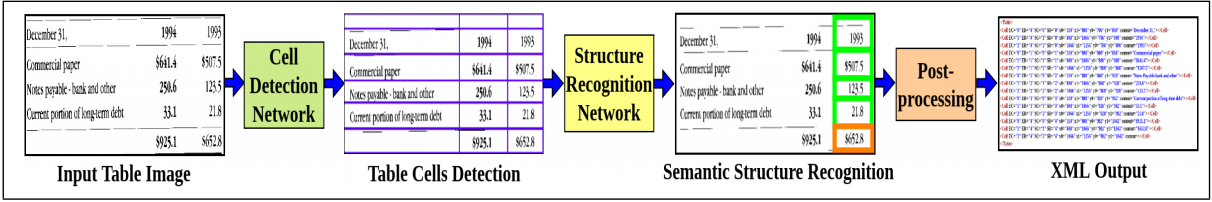

“我们的表格结构识别解决方案分三个步骤进行-(A)检测表格单元格；(B)在检测到的单元格之间建立行/列关系；以及©后处理步骤，以根据需要生成XML输出。上图描绘了我们的做法的挡路示意图。“

自上而下：单元检测

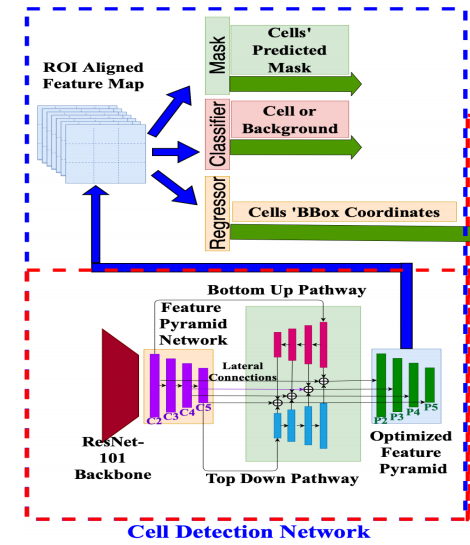

对于细胞检测和定位，作者使用了目标检测算法Mask R-CNN，并进行了额外的增强：

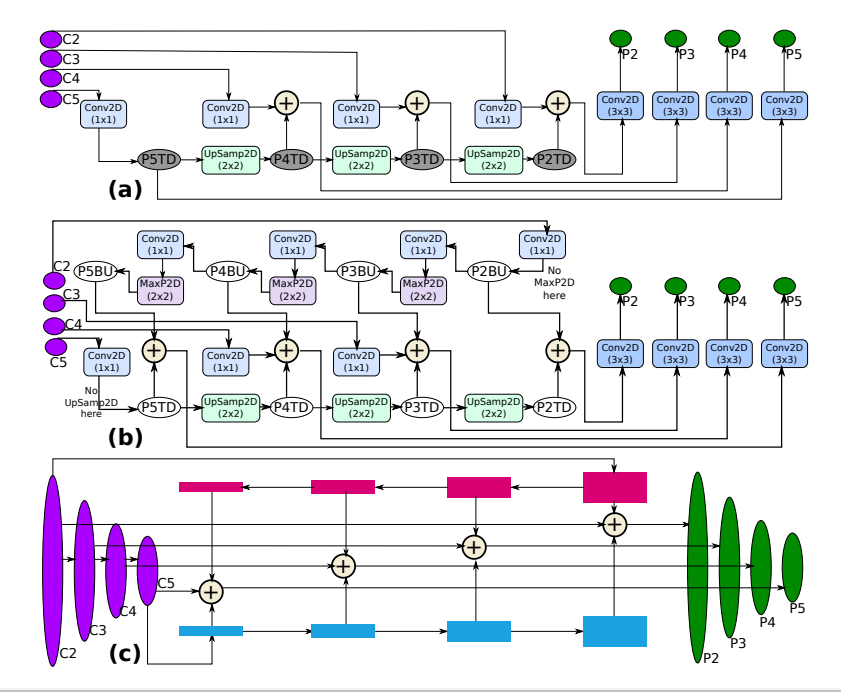

(A)在Matterport的Mask_RCNN储存库中实现的来自(2，1)的特征金字塔网络(FPN)，修改TabStructNet中存在的FPN。我们注意到P2、P3和P4的计算图是相似的。虽然Matterport的Mask_RCNN中甚至不存在张量占位符P{N}T、D，但为了简化这两种FPN体系结构之间的比较，这些占位符已在上面的等效位置用灰色标记。(B)来自TabStructNet(3)的FPN包括“自下而上”和“自上而下”路径。注意，虽然P3和P4计算图是相似的(即，3个输入的总和，然后是2-D卷积)，但P2和P5计算图都不同，其特征是只对两个输入进行求和运算。当然，这不是对建筑的批评。我们只注意到关于(3)中的图5引导人们相信的那些感知到的矛盾。©为便于比较，从(3)重新绘制了图5。

Matterport Mask-RNN的FPN与TabStructNet预训练模型的FPN的关键区别在于TabStructNet的FPN中新引入的自底向上路径79。从图2(B)注意到，对于{C2，C3，C4，C5}到{P2，P3，P4，P5}计算，自上而下和自下而上路径中的图结构80是不同的。81具体地说，对于N={3，4}，P{N}张量是对Conv2D(C{N})、P{N}T D和P{N}BU这三个82个张量之和的二维卷积运算的结果。然而，对于N={2，5}，P{N}张量是每个张量只有两个张量之和的2-d83卷积运算的结果。形式上，P2=Conv2D(Conv2D(C2)(：=P2BU)+P2T D)，P3=Conv2D(Conv2D(C3)+P3T D+P3BU)，P4=Conv2D(Conv2D(C4)+P4T D+P4BU)，P5=Conv2D(Conv2D(C5)(：=P5T D)+P5BU)，其中，P2BU=Conv2D(C2P5BU=M AXP ool2D(Conv2D(P4BU))，P2T D=U pSample2D(P3T D)。

以下是该报本身的一句话：

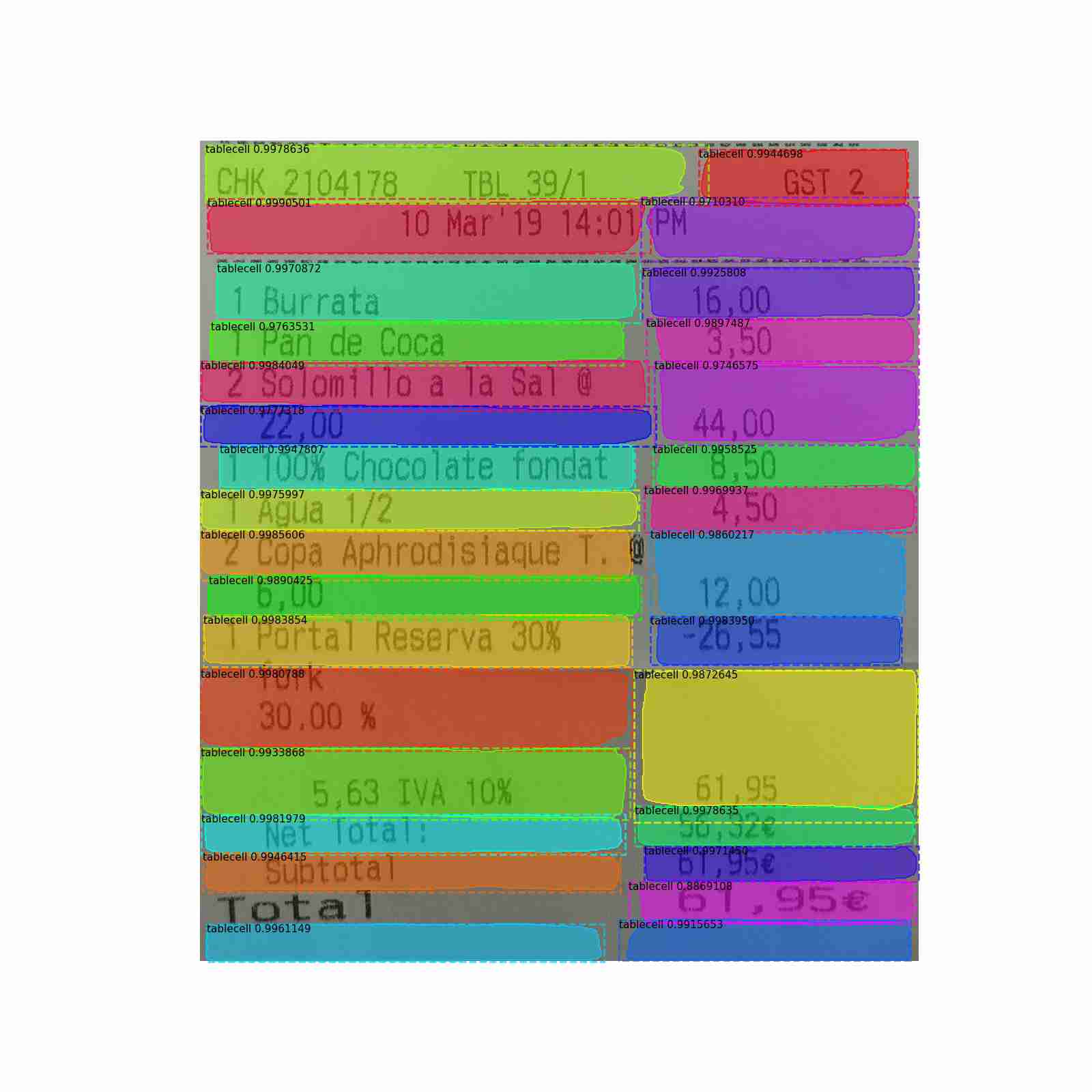

小区检测网络的输出

细胞检测网络是对MaskRCNN网络的改进，因此输出将是一个掩码，检测到的细胞坐标，以及它们各自的概率。

细胞坐标和它们各自的客观性得分。

*注意：注意没有检测到第一列中的“Total”单元格。

自下而上：结构识别

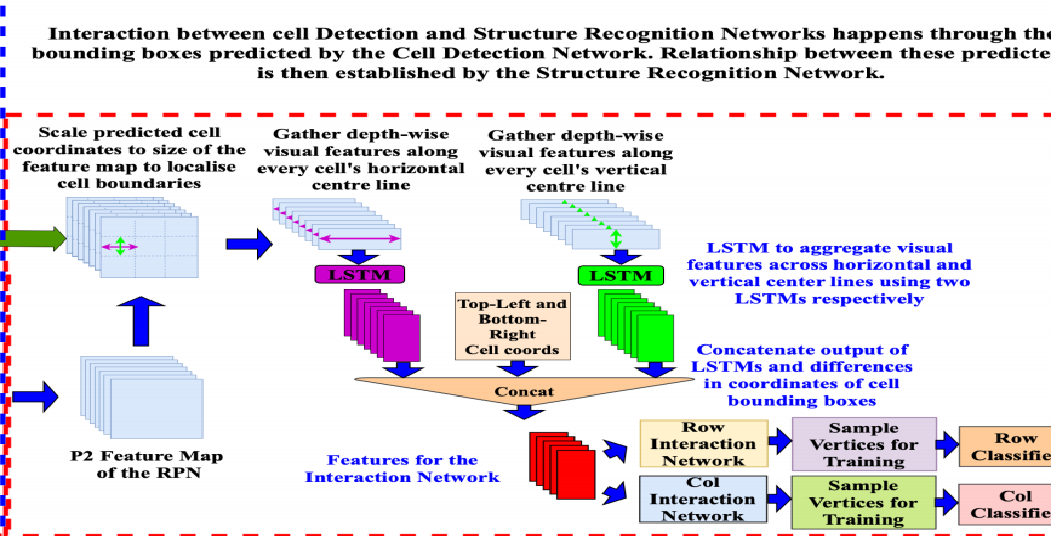

自下而上网络使用来自P2的特征映射和来自自上而下网络的小区坐标预测(小区检测)来建立预测小区之间的关系。

由结构识别网络输出

结构识别网络输出的网络是两个邻接矩阵，分别对应于行和列。

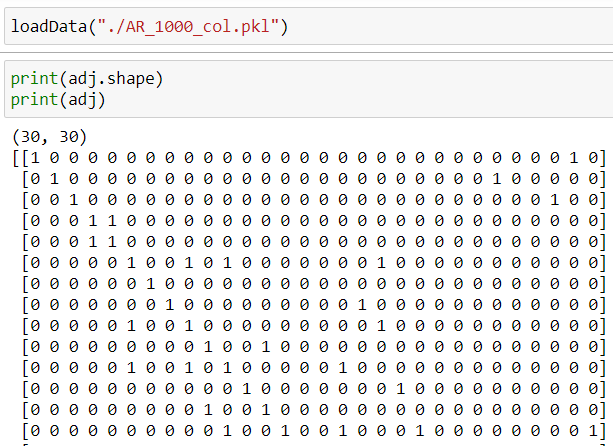

下面是它的外观：

​

有30个检测到的单元格及其各自的列关系(行也是如此)。

后处理

在从结构识别网络获得输出之后，我们创建行和列邻接矩阵的XML表示。

由后处理步骤输出

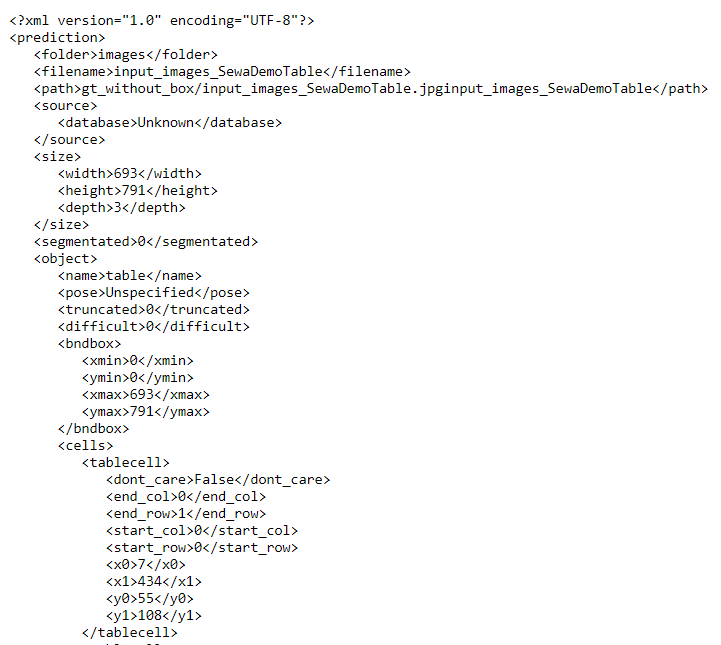

下面是后处理步骤的输出：

请注意，在tablecell标记中，我们如何使用end_col子标记、end_row、stat_col子标记和start_row子标记来提供有关单元格关系的信息。

评估和实验

请阅读原始论文中关于表结构识别的评估和结果部分。Evaluation Results on Table Structure Recognition

Table2SText(Android应用程序)

表格图片到结构化文本(Table2SText)是tableStructNet作为Android应用的修改和部署。由于原来的回购需要大量的人工操作，即：tableStructNet

当您只想从表格图像中取出格式化文本时，这些步骤真的很烦人。

这些步骤已经聚合到我的tableStructNet分支中的单个步骤中。tableStructNet

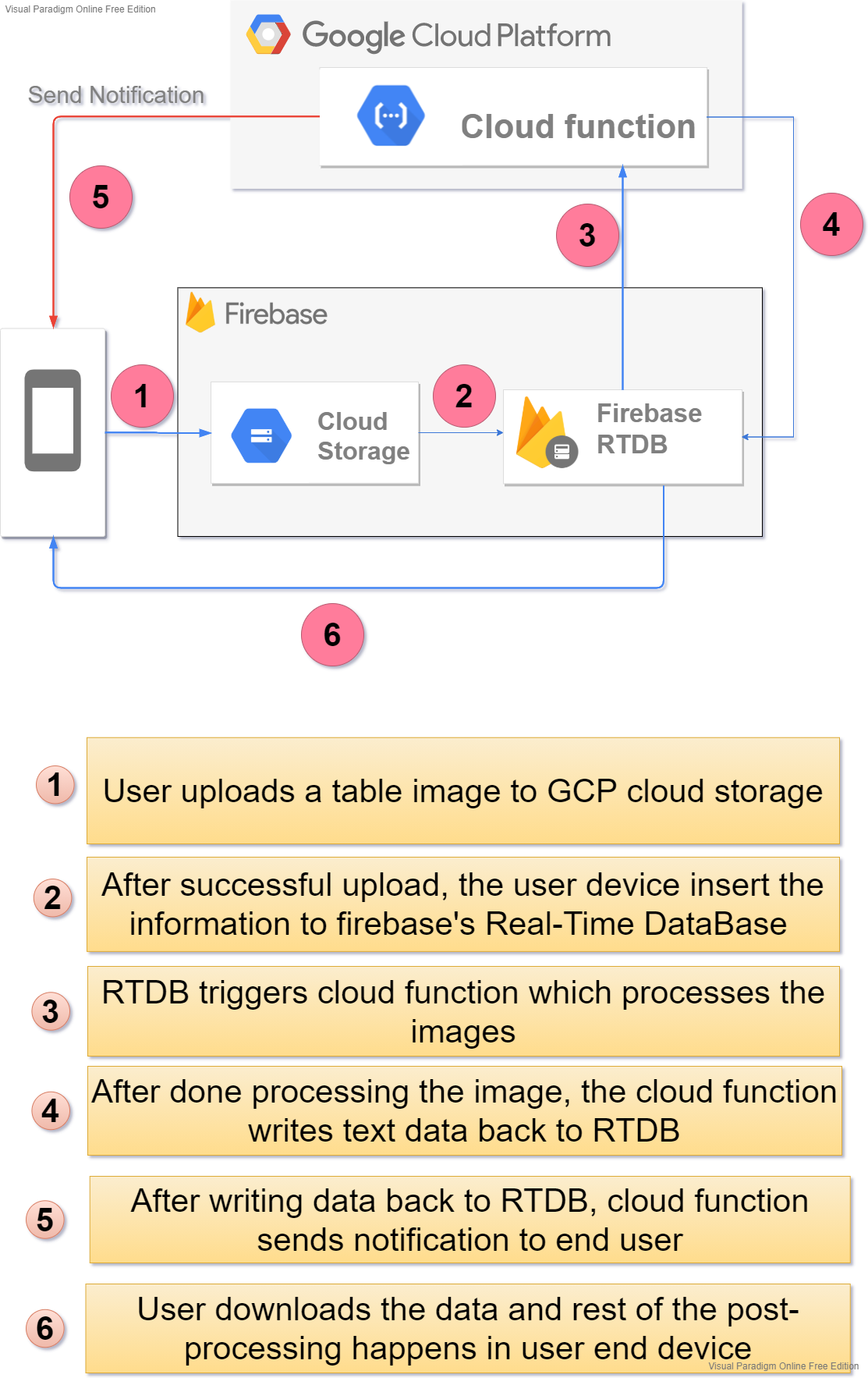

APP的工作流程如下流程图所示：

​

表2SText​流程图

上图显示了Table2SText如何在幕后工作。

*注意：注意图片中的垂直线是由标记绘制的，这是一种向tableStructNet架构提供表结构信息的方式。我们可以通过在应用程序本身中绘制线条来虚拟地提供此信息，以便更准确地识别表格结构。

这里主要需要注意的是，tableStructNet预测输出需要很长时间。首先，由于冷启动问题，大约需要2分钟才能得到第一个预测。tableStructNet

一旦我们有了活动容器(我们的代码在其中运行的运行时环境)，大约需要1分钟才能得到结果。对于这样一项简单的任务来说，现在还需要大量的时间。

今后的工作

• 很多时候，摄像机可能会因为文档太长而无法捕获整个文档，为了解决这个问题，我们可以使用摄像机捕获整个文档，并对其进行逐段处理(表格视频到结构化文本)。
• 在用户终端设备中部署模型，以便用户数据不需要离开设备。这是一项非常复杂的任务，因为它包括MaskRCNN、LSTM、DGCNN等架构，以及大量的预处理和后处理，使用TF-Lite将模型转换为Lite版本非常困难。
• 使用联合学习在终端设备上训练模型，并将权重(而不是数据)发送到服务器，服务器对所有参与的终端设备的权重进行平均，以更新机器学习模型的权重，从而使算法变得更智能。您可以参考这个博客来更好地了解联合学习。

希望你觉得这个博客有用。如果您有任何问题或疑虑，请随时在下面的评论区发布。

谢谢你！！
